1.1.1.10 Манометры технические показывающие ДМ (ДВ, ДА) 2018, ДМ (ДВ,ДА) 2029
ТЕХНИЧЕСКИЕ МАНОМЕТРЫ, МАНОВАКУУММЕТРЫ ДМ2018, ДА2018
ТУ 311–00225590.024–95, ГОСТ 2405–88 |
 Предназначены для измерения избыточного и вакуумметрического давления неагрессивных, некристаллизующихся сред (жидкости, газа, пара, в том числе кислорода, ацетилена, пропан бутана), а также для комплектации автомобильных ножных насосов, компрессоров, газобаллонных установок и т. д.
|
Основные технические характеристики:
- Пределы измерений в кгс/см2:
- ДМ2018 от 0 до 2.5; 4; 6; 10;16; 25; 40; 60
- ДА2018 от -1 до 1.5; 3; 5; 9; 15; 24
- Рабочая температура окружающей среды от -50 до +60°С
- Класс точности 2.5; 4.0
- Степень защиты 1Р40
- Диаметр корпуса 40 мм
- Средний срок службы 10 лет
- Масса прибора 0.08 кг
- Варианты исполнения: осевой штуцер без фланца; радиальный штуцер без фланца
- Материал корпуса — сталь
- Габаритные и присоединительные размеры ДМ2018 показаны на чертеже
|

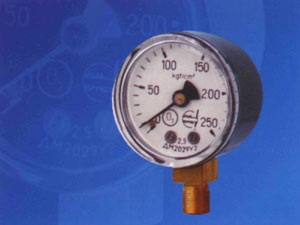

ТЕХНИЧЕСКИЕ МАНОМЕТРЫ, МАНОВАКУУММЕТРЫ ДМ2029, ДА2029
ТУ 4212–029–00225590-96 |
 Промышленные приборы (манометры, вакуумметры, мановакуумметры) типа ДМ2029, ДВ2029, ДА2029 предназначены для измерения давления и разряжения неагрессивных, не кристаллизирующихся жидкостей, газа и пара, в том числе кислорода, ацетилена, пропан-бутана, метана и для комплектации газовых редукторов. Приборы изготавливаются с радиальным штуцером в корпусе диаметром 50 мм. Корпус прибора без фланца (см. габаритные и присоединительные размеры).
|
Основные технические характеристики:
- Пределы измерений в кгс/см2:
- ДМ2029 — от 0 до 1; 1.6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160; 250
- ДВ2029 — от -1 до 0
- ДА2029 — от -1 до 0.6; 1.5; 3; 5; 9; 15; 24
- Рабочая температура окружающей среды от -50 до +60°С
- Класс точности 2.5
- Диаметр корпуса 50 мм
- Степень защиты 1Р40
- Средний срок службы 10 лет
- Масса не более 0.1 кг
- Корпус из стали

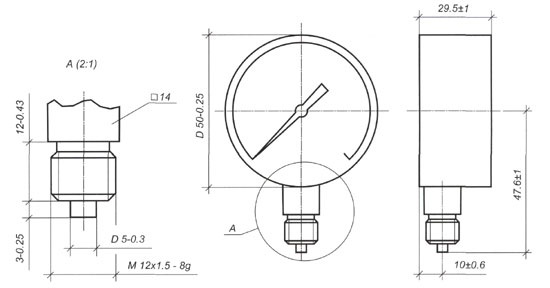

- Габаритные и присоединительные размеры ДМ2029 показаны на чертеже
|
|
