Закладные конструкции. Расширители и бобышки.


Закладные конструкции. Расширители и бобышки.

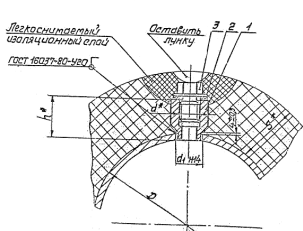

Закладная конструкция ЗК4-1-85. Сборник 50.


Закладная конструкция по ЗК4-1-87 предназначена для установки термопреобразователей на трубопроводе толще 76 мм или толстой металлической стенке.
Пример обозначения закладной конструкции с резьбой М20х1,5 для толщины теплоизоляции до 100 мм из стали 20:
Бобышка ЗК4-1-85 установка 3.
Стоимость от 100 руб. с НДС.


Закладная конструкция ЗК4-2-85. Сборник 50.

Закладная конструкция по ЗК4-2-87 предназначена для установки на трубопроводе термопреобразователей на трубопроводе диаметром от 14 до 38 мм.

Стоимость от 1450 руб. с НДС.


Закладная конструкция ЗК4-3-85. Сборник 50.

      Закладная конструкция по ЗК4-3-87 предназначена для установки термопреобразователей на трубопроводе диаметром 45 и 57 мм.

Стоимость от 1300 руб. с НДС.


Закладная конструкция ЗК4-4-85. Сборник 50.

    Закладная конструкция по ЗК4-4-87 предназначена для установки термопреобразователей с длинным капиляромна трубопроводе диаметром 45 -76 мм.

Стоимость от 1400 руб. с НДС.


Закладная конструкция ЗК4-5-85. Сборник 50.

Закладная конструкция по ЗК4-5-87 предназначена для установки термопреобразователей с длинным капилляром на трубопроводе диаметром 45 -76 мм.

  Стоимость от 160 руб. с НДС.




Бобышка для установки на трубопроводе по ЗК4-1-1- 95 и ЗК4-1-2-95

Закладная конструкция предназначена для установки термопреобразователей на трубопроводе.

Стоимость от 100 руб. с НДС.




Расширитель прямой для установки на трубопроводе по ЗК4-1-6-95, ЗК4-1-7-95.
 Закладная конструкция предназначена для установки термопреобразователей на трубопроводе

Пример условного обозначения прямого расширителя с условным исполнением деталей «0», типом присоединения «1» исполнением присоединения «03» из стали 20 на условное давление 10 МПа при установке на трубопроводе:
Установка 01-03-20-10-1 ЗК4-1-6-95.
Стоимость от 1100 руб. с НДС.


Расширитель угловой для установки на трубопроводе по ЗК4-1-8-95, ЗК4-1-9-95.

Закладная конструкция предназначена для установки термопреобразователей на трубопроводе.

Стоимость от 1100 руб. с НДС.


Фланец с бобышкой для установки на воздуховоде по ЗК4-1-10-95, ЗК4-1-11-95.



Закладная конструкция предназначена для установки термопреобразователей на воздуховоде.Пример условного обозначения фланца с бобышкой с условным исполнением деталей «0», типом присоединения «2» исполнением присоединения «20» из стали 20 на условное давление 10 МПа с диаметром оправы до 10 мм при установке на воздуховоде: Установка 02-20-20-10-1 ЗК4-1-11

Стоимость от 420 руб. с НДС.


Труба закладная с бобышкой установка в кирпичной, бетонной стене по ЗК4-1-12-95, ЗК4-1-13-95.



Стоимость от 2200 руб. с НДС.




Труба защитная с фланцем. Установка на емкостях по ЗК4-1-14-95, ЗК4-1-15-95.



      Стоимость от 3200 руб. с НДС.




Закладная конструкция (ЗК) – это деталь, предназначенная для монтажа специальных приборов измеряющих температуру трубопровода и другого технологичного оборудования. Чаще всего закладные конструкции называют бобышками, и привариваются они на поверхность трубопровода или в отверстие на нем. За счет наличия резьбы, используемой для крепления измерительного первичного преобразователя, закладные конструкции надежно фиксируются. Непосредственно преобразователь устанавливается при помощи специального штуцера.
Говоря о сферах применения, закладные конструкции используются практически во всех случаях, где необходимо установить тот или иной прибор на трубопроводе. Примерами таких приборов являются: средства автоматизации, приборы отбора потока, прибор определяющий уровень жидкости транспортируемой по трубопроводу и т.д. То есть во всех случаях, где необходимо получить данные из трубопровода, закладная конструкция незаменима.
Хотя существуют различные вариации бобышек, чаще всего можно встретить следующие:

  • ЗК4-1-85 – используется для монтажа термопреобразователей при толщине трубопровода 76 мм и в случае толстой металлической стенки.
  • ЗК4-2-85 - используется для монтажа термопреобразователей при диаметре трубопровода от 14 до 38 мм.
  • ЗК4-3-85 - используется для монтажа термопреобразователей при диаметре трубопровода от 45 до 57 мм.
  • ЗК4-1-1195, К4-1-10-95 - используется для монтажа термопреобразователей при диаметре трубопровода от 14 до 38 мм.
  • ЗК4-1-3-95 - используется для монтажа термопреобразователей.

Безусловно, это лишь несколько примеров бобышек, тем не менее, можно сделать вывод, что для каждого трубопровода необходимы определенные закладные конструкции, отвечающие всем предъявляемым требованиям. Поэтому прежде чем заказать закладные конструкции необходимо знать:

  • Тип присоединения.
  • Условное давление.
  • Исполнение присоединения.
  • Условное обозначение исполнения деталей.
  • Марку материала.

Во время производства ЗК используются различные виды стали, а также сплавы и цветные металлы. Температура, при которой могут использоваться ЗК может быть любой в пределах от -70 до +575 градусов по Цельсию. Также закладная конструкция способна выдержать давление до 16 мПа. Но это параметры характеризуют деталь в целом, более конкретные значения каждой конструкции зависят от ряда факторов, таких как: особенности конструкции, материал и тип запорной арматуры.
