6.1.3 Запорное устройство указателя уровня 12б2бк

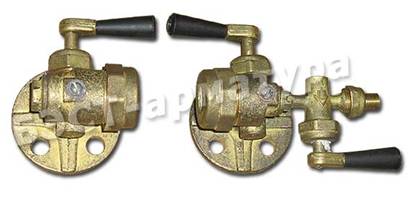

 12б2бк представляет собой запорное устройство кранового типа с указателями уровня жидкости и цилиндрическими стеклянными или кварцевыми трубками. Данное устройство предназначено для того, чтобы вести контроль уровня жидкости в емкостях. Как и многие запорные устройства 12б2бк оснащено нижним запорным краном и верхним паровым краном, а за счет наружной резьбы обладает цапковым типом присоединения.
Запорное устройство 12б2бк нашло широкое применение для резервуаров промышленных установок, котлов, аппаратов, сосудов.
Название: |
Запорное устройство указателя уровня кранового типа |
Таблица-фигура: |
12Б2бк |
Номер чертежа: |
ПЗ 8105.020 |
Условное обозначение: |
|
Нормальное давление: |
до 16 |
Исполнение: |
|
Привод: |
ручной |
Рабочая среда: |
жидкие среды |
Температура рабочей среды, С°: |
до +200 |
Материал корпуса: |
латунь ЛЦ40Сд |
Присоединение: |
фланцевое по ГОСТ 12815-80 |
DN, мм |
H, мм |
H1, мм |
L, мм |
L1, мм |
Масса, кг |
20 |
165 |
|
128 |
95 |
2,37 |
|
|
